Cache & Memory

曾今计算机稳定的基本结构悄然改变，硬件开发人员开始致力于优化单个子系统。于是电脑一些组件的性能大大的落后因而成为了瓶颈。由于开销的原因，大容量存储器和内存子系统相对于其他组件来说改善得更为缓慢。

大容量存储的性能问题往往靠软件来改善: 操作系统将常用(且最有可能被用)的数据放在主存中，因为后者的速度要快上几个数量级。或者将缓存加入存储设备中，这样就可以在不修改操作系统的前提下提升性能。(然而，为了在使用缓存时保证数据的完整性，仍然要作出一些修改).

而解决内存的瓶颈更为困难，它与大容量存储不同，几乎每种方案都需要对硬件作出修改。目前，这些变更主要有以下这些方式:

RAM的硬件设计(速度与并发度)
内存控制器的设计
CPU缓存
设备的直接内存访问(DMA)

Cpu Cache

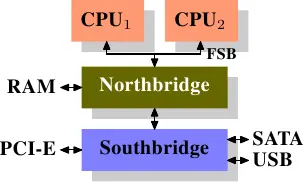

在了解 cpu cache 前，先了解下cpu。经过了多年的演变。个人计算机和小型服务器有了标准化芯片组，该芯片组包括北桥和南桥两部分。

所有CPU（在上图中为两个,可以有更多）通过公共总线（Front Side Bus，FSB）连接到北桥。此外，北桥还包含内存控制器，其实现方式确定了用于计算机的RAM芯片的类型。不同类型的RAM，例如DRAM，Rambus和SDRAM，需要不同的内存控制器。要访问所有其他系统设备，北桥必须与南桥通信。南桥，通常称为I/O桥，通过各种不同的总线处理与设备的通信。现今，PCI，PCI Express,SATA和USB总线是最常见的。

这种系统结构,有几个点需要注意下:

从一个CPU到另一个CPU的所有数据通信必须通过用于与北桥通信的同一总线传输。
与RAM的所有通信都必须通过北桥。
RAM只有一个端口(不会在本文档中讨论多端口RAM，因为在商用硬件中（至少在程序员可以访问它的地方）找不到这种类型的RAM)。
CPU和连接到南桥的设备之间的通信通过北桥进行路由。

此设计中有两个瓶颈:

一个瓶颈涉及设备对RAM的访问,在PC的早期，与任一I/O桥上的设备的所有通信都必须通过CPU,这会对整体系统性能产生负面影响。要解决此问题，某些设备能够直接内存访问(DMA),DMA允许设备在北桥的帮助下直接在RAM中存储和接收数据，而无需CPU的干预.现在,连接到任何总线的所有高性能设备都可以使用DMA。尽管这大大减少了CPU的工作量，但由于DMA请求与CPU的RAM访问竞争，这也导致了北桥带宽的竞争。因此，必须考虑这个问题。

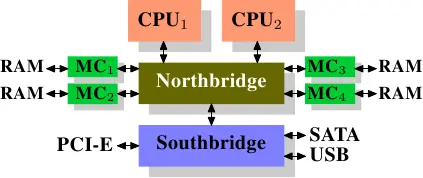

第二个瓶颈涉及从北桥到RAM的总线。在早期的系统上，所有RAM芯片只有一条总线，因此无法并行访问。最新的RAM类型支持多条独立的总线，这将使可用带宽增加。在可用带宽有限的情况下，以最小化延迟的方式安排内存访问非常重要。正如我们将看到的，尽管使用了CPU缓存，但处理器要快得多，并且必须等待访问内存。如果多个超线程，内核或处理器同时访问内存，则内存访问的等待时间会更长,同样,对于DMA的操作也是如此。除了并发以外，访问模式也会极大地影响内存子系统、特别是多通道内存子系统的性能。在一些比较昂贵的系统上，北桥自己不含内存控制器，而是连接到外部的多个内存控制器上。

这种架构的好处在于，多条内存总线的存在，使得总带宽也随之增加了。而且也可以支持更多的内存。通过同时访问不同内存区，还可以降低延时。

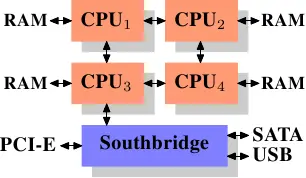

使用外部内存控制器并不是唯一的办法，另一个最近比较流行的方法是将控制器集成到CPU内部，将内存直连到每个CPU。

通过采用这样的架构，系统里有几个处理器，就可以有几个内存库(memory bank)。比如，在4 CPU的计算机上，不需要一个拥有巨大带宽的复杂北桥，就可以实现4倍的内存带宽。

同样也有缺点。首先，系统仍然要让所有内存能被所有处理器所访问，导致内存不再是统一的资源(NUMA即得名于此)。处理器能以正常的速度访问本地内存(连接到该处理器的内存)。但它访问其它处理器的内存时，却需要使用处理器之间的互联通道。比如说，CPU1如果要访问CPU2的内存，则需要使用它们之间的互联通道。如果它需要访问CPU 4的内存，那么需要跨越两条互联通道。

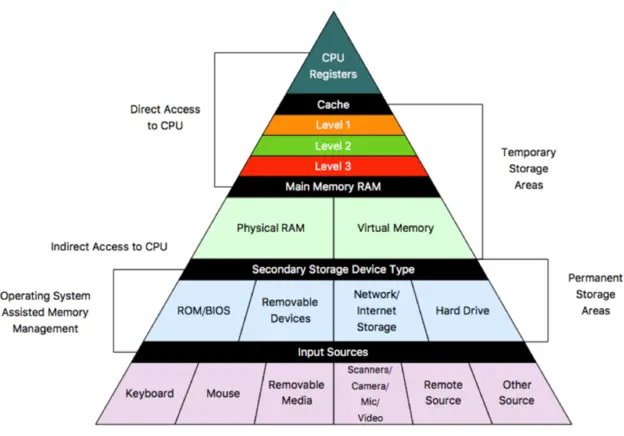

下图是计算机的基本结构。L1、L2、L3分别表示一级缓存、二级缓存、三级缓存，越靠近CPU的缓存，速度越快，容量也越小。所以L1缓存很小但很快，并且紧靠着在使用它的CPU内核；L2大一些，也慢一些，并且仍然只能被一个单独的CPU核使用；L3更大、更慢，并且被单个插槽上的所有CPU核共享；最后是主存，由全部插槽上的所有CPU核共享。

当CPU执行运算的时候，它先去L1查找所需的数据、再去L2、然后是L3，如果最后这些缓存中都没有，所需的数据就要去主内存拿。走得越远，运算耗费的时间就越长。所以如果你在做一些很频繁的事，你要尽量确保数据在L1缓存中。

下面是从CPU访问不同层级数据的时间概念:

从CPU到	大约需要的CPU周期	大约需要的时间
主存		约60-80ns
QPI 总线传输(between sockets, not drawn)		约20ns
L3 cache	约40-45 cycles	约15ns
L2 cache	约10 cycles	约3ns
L1 cache	约3-4 cycles	约1ns
寄存器	1 cycle

可见CPU读取主存中的数据会比从L1中读取慢了近2个数量级。

Cache Line 缓存行

缓存系统中是以缓存行（cache line）为单位存储的。缓存行是2的整数幂个连续字节，一般为32-256个字节。最常见的缓存行大小是64个字节。CPU每次从主存中拉取数据时，会把相邻的数据也存入同一个cache line。

一个Java的long类型变量是8字节，因此在一个缓存行中可以存8个long类型的变量。在访问一个long数组的时候，如果数组中的一个值被加载到缓存中，它会自动加载另外7个。因此你能非常快的遍历这个数组。事实上，你可以非常快速的遍历在连续内存块中分配的任意数据结构。

Cache 映射

cache的容量要远远小于主存，主存和cache肯定不是一一映射的，那么它们的映射关系是怎样的？

Cache分为3类：Fully Associative、Direct Mapped、N-Way Set Associative。

Fully Associative是全关联的意思，每个内存块能够被映射到任意一个缓存槽。操作效果上相当于一个散列表。如果在一个Cache集内，任何一个地址的数据都可以缓存在任何一个Cache Line里，那么我们称这个Cache是Fully Associative。给一个内存地址，要知道他是否存在于Cache中，就需要遍历所有Cache Line并比较缓存内容的地址。而Cache的本意就是为了在尽可能少得CPU Cycle内取到数据。那么想要设计一个快速的Fully Associative的Cache几乎是不可能的。

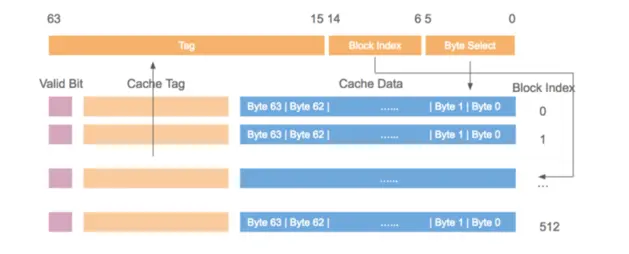

Direct Mapped给定一个内存地址，就唯一确定了一条Cache Line，每个内存块只能映射到一个特定的缓存槽。以4GB内存空间，128KB L2 Cache，64B Cache Line，那么4GB/(128KB/64B)=2MB共用一条Cache Line，这种模式下每条Cache Line的使用率如果要做到接近100%，就需要操作系统对于内存的分配和访问在地址上也是近乎平均的。而与我们的意愿相反，为了减少内存碎片和实现便捷，操作系统更多的是连续集中的使用内存。这样会出现的情况就是0-1000号这样的低编号Cache Line由于内存经常被分配并使用，而16000号以上的Cache Line由于内存鲜有进程访问，几乎一直处于空闲状态。这种情况下，本来就宝贵的二级CPU缓存，使用率也许50%都无法达到。

N-Way Set Associative缓存的原理是把一个缓存按照N个Cache Line作为一组（set），缓存按组划为等分，每个内存块能够被映射到N路特定缓存槽中的任意一路。这样一个64位系统的内存地址在4MB二级缓存中就划成了三个部分，低位6个bit表示在Cache Line中的偏移量，中间12bit表示Cache组号（set index），剩余的高位46bit就是内存地址的唯一id。2^18(256K)*16(way)=4M这样的设计相较前两种设计有以下两点好处：

给定一个内存地址可以唯一对应一个set，对于set中只需遍历16个元素就可以确定对象是否在缓存中。
每2^18(256K)*16(way)=4M的连续热点数据才会导致一个set内的conflict（Direct Mapped中512K的连续热点数据就会出现conflict）。

为什么N-Way Set Associative的Set段是从低位而不是高位开始的？

由于内存的访问通常是大片连续的，或者是因为在同一程序中而导致地址接近的（即这些内存地址的高位都是一样的）。所以如果把内存地址的高位作为set index的话，那么短时间的大量内存访问都会因为set index相同而落在同一个set index中，从而导致cache conflicts使得L2, L3 Cache的命中率低下，影响程序的整体执行效率。

直接映射缓存会引发冲突——当多个值竞争同一个缓存槽，它们将相互驱逐对方，导致命中率暴跌。另一方面，完全关联缓存过于复杂，并且硬件实现上昂贵。N路组关联是处理器缓存的典型方案，它在电路实现简化和高命中率之间取得了良好的折中。

cache 结构

假设内存容量为M，内存地址为m位：那么寻址范围为000…00~FFF…F(m位)

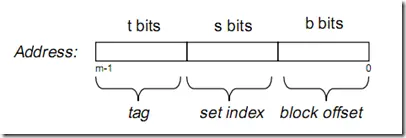

倘若把内存地址分为以下三个区间：

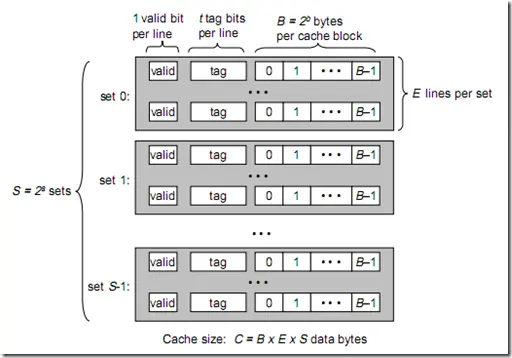

Cache的逻辑结构:

1 2	B = 2^b S = 2^s

一个cache被分为S个组，每个组有E个cacheline，而一个cacheline中，有B个存储单元，现代处理器中，这个存储单元一般是以字节(通常8个位)为单位的，也是最小的寻址单元。因此，在一个内存地址中，中间的s位决定了该单元被映射到哪一组，而最低的b位决定了该单元在cacheline中的偏移量。valid通常是一位，代表该cacheline是否是有效的(当该cacheline不存在内存映射时，当然是无效的)。tag就是内存地址的高t位，因为可能会有多个内存地址映射到同一个cacheline中，所以该位是用来校验该cacheline是否是CPU要访问的内存单元。

当tag和valid校验成功是，我们称为cache命中，这时只要将cache中的单元取出，放入CPU寄存器中即可。

当tag或valid校验失败的时候，就说明要访问的内存单元(也可能是连续的一些单元，如int占4个字节，double占8个字节)并不在cache中，这时就需要去内存中取了，这就是cache不命中的情况(cache miss)。当不命中的情况发生时，系统就会从内存中取得该单元，将其装入cache中，与此同时也放入CPU寄存器中，等待下一步处理。注意，以下这一点对理解linux cache机制非常重要：

当从内存中取单元到cache中时，会一次取一个cacheline大小的内存区域到cache中，然后存进相应的cacheline中。

当E=1时，每组只有一个cacheline。那么相隔2^(s+b)个单元的2个内存单元，会被映射到同一个cacheline中。
当1<E<C/B时，每组有E个cacheline，不同的地址，只要中间s位相同，那么就会被映射到同一组中，同一组中被映射到哪个cacheline中是依赖于替换算法的。
当E=C/B，此时S=1，每个内存单元都能映射到任意的cacheline。带有这样cache的处理器几乎没有，因为这种映射机制需要昂贵复杂的硬件来支持。

测试Cache Miss

下面的代码引用自http://coderplay.iteye.com/blog/1485760

public class L1CacheMiss {
    private static final int RUNS = 10;
    private static final int DIMENSION_1 = 1024 * 1024;
    private static final int DIMENSION_2 = 62;
    private static long[][] longs;
    public static void main(String[] args) throws Exception {
        longs = new long[DIMENSION_1][];
        for (int i = 0; i < DIMENSION_1; i++) {
            longs[i] = new long[DIMENSION_2];
        }
        System.out.println("starting....");
        final long start = System.nanoTime();
        long sum = 0L;
        for (int r = 0; r < RUNS; r++) {
            // 1. slow
            for (int j = 0; j < DIMENSION_2; j++) {
                for (int i = 0; i < DIMENSION_1; i++) {
                    sum += longs[i][j];
                }
            }

            // 2. fast
//            for (int i = 0; i < DIMENSION_1; i++) {
//                for (int j = 0; j < DIMENSION_2; j++) {
//                    sum += longs[i][j];
//                }
//            }
        }
        System.out.println("duration = " + (System.nanoTime() - start));
    }
}
// slow
// starting....
// duration = 11883939677

// fast
// starting....
// duration = 888085368

这里定义了一个二维数组，第一维长度是1024*1024，第二维长度是62，这里遍历二维数组。由于二维数组中每一个数组对象的长度是62，那么可以知道，long类型的数组对象头的大小是16字节（这里默认开启了指针压缩），每个long类型的数据大小是8字节，那么一个long类型的数组大小为16+8*62=512字节。

第一种情况，因为二维数组中的每一个数组对象占用的内存大小是512字节，而缓存行的大小是64字节，那么使用第一种遍历方式，假设当前遍历的数据是longs[i][j]，那么下一个遍历的数据是longs[i+1][j]，也就是说遍历的不是同一个数组对象，那么这两次遍历的数据肯定不在同一个缓存行内，也就是产生了Cache Miss；

在第二种情况中，假设当前遍历的数据是longs[i][j]，那么下一个遍历的数据是longs[i][j+1]，遍历的是同一个数组对象，所以当前的数据和下一个要遍历的数据可能都是在同一个缓存行中，这样发生Cache Miss的情况就大大减少了。

MESI协议及RFO请求

典型的CPU微架构有3级缓存, 每个核都有自己私有的L1, L2缓存. 那么多线程编程时, 另外一个核的线程想要访问当前核内L1, L2 缓存行的数据, 该怎么办呢? 如果第2个核需要这份数据, 由第1个核直接把数据内容发过去, 数据只需要传一次. 但是前者怎么判断后者的缓存行已经被弄脏(写)了呢?

MESI协议

M,E,S和I代表使用MESI协议时缓存行所处的四个状态:

M(修改, Modified): 本地处理器已经修改缓存行, 即是脏行, 它的内容与内存中的内容不一样. 并且此cache只有本地一个拷贝(专有).
E(专有, Exclusive): 缓存行内容和内存中的一样, 而且其它处理器都没有这行数据
S(共享, Shared): 缓存行内容和内存中的一样, 有可能其它处理器也存在此缓存行的拷贝
I(无效, Invalid): 缓存行失效, 不能使用

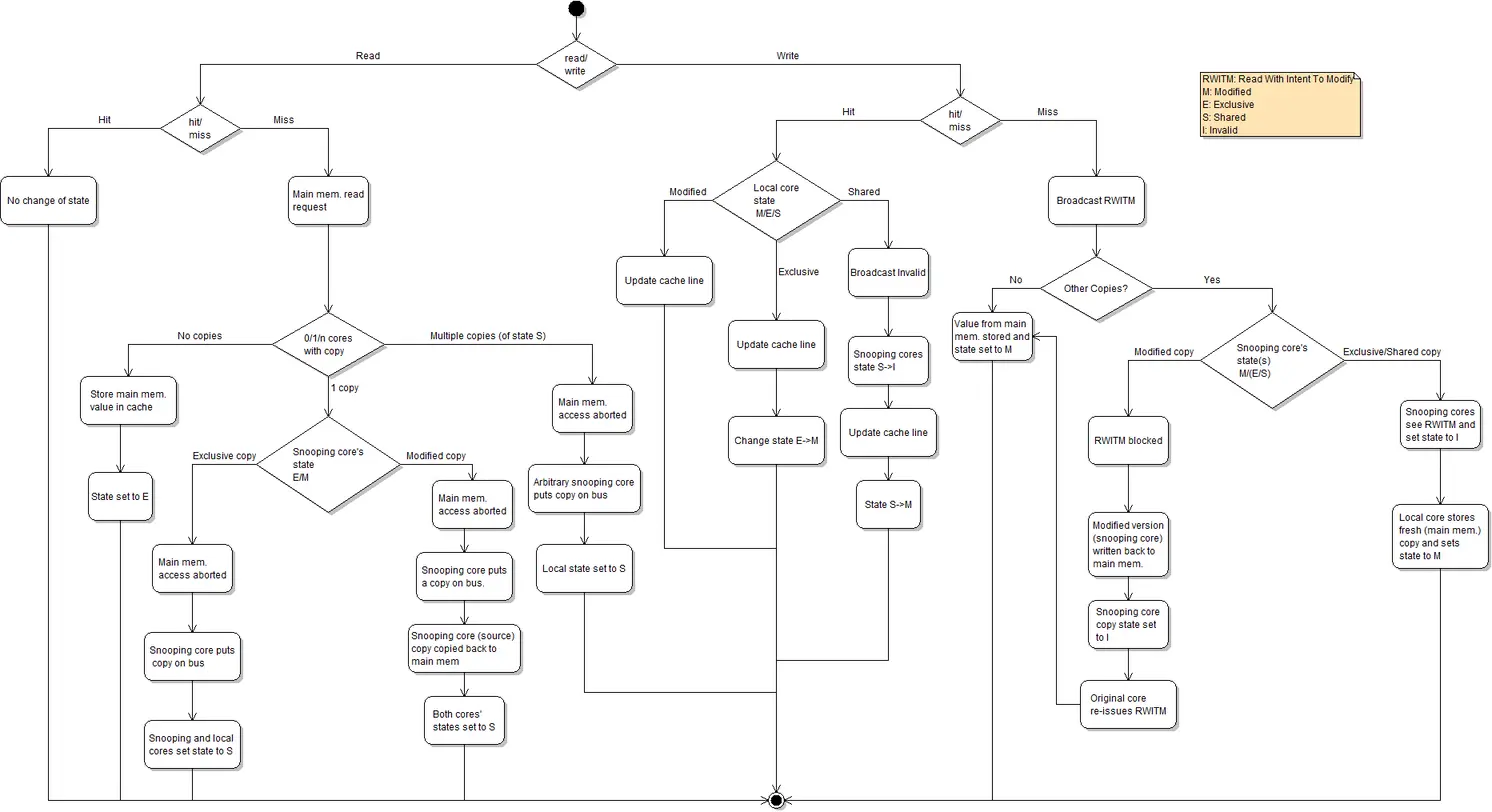

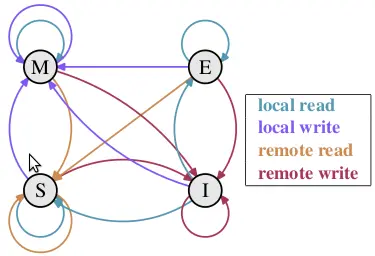

状态迁移说明

初始时, 缓存行没有加载任何数据, 所以它处于I状态.

本地写(Local Write)

如果本地处理器写数据至处于I状态的缓存行, 则缓存行的状态变成M.

本地读(Local Read)

如果本地处理器读取处于I状态的缓存行, 很明显此缓存没有数据给它. 此时分两种情况:
- 其它处理器的缓存里也没有此行数据, 则从内存加载数据到此缓存行后, 再将它设成E状态, 表示只有我一家有这条数据, 其它处理器都没有
- 其它处理器的缓存有此行数据, 则将此缓存行的状态设为S状态.
如果处于M状态的缓存行, 再由本地处理器写入/读出, 状态是不会改变的.

远程读(Remote Read)

假设我们有两个处理器c1和c2. 如果c2需要读另外一个处理器c1的缓存行内容, c1需要把它缓存行的内容通过内存控制器(Memory Controller)发送给c2, c2接到后将相应的缓存行状态设为S. 在设置之前, 内存也得从总线上得到这份数据并保存.

远程写(Remote Write)

其实确切地说不是远程写, 而是c2得到c1的数据后, 不是为了读, 而是为了写. 也算是本地写, 只是c1也拥有这份数据的拷贝, 这该怎么办呢? c2将发出一个RFO(Request For Owner)请求, 它需要拥有这行数据的权限, 其它处理器的相应缓存行设为I, 除了它自已, 谁不能动这行数据. 这保证了数据的安全, 同时处理RFO请求以及设置I的过程将给写操作带来很大的性能消耗.

伪共享

我们从上节知道, 写操作的代价很高, 特别当需要发送RFO消息时. 我们编写程序时, 什么时候会发生RFO请求呢? 有以下两种:

线程的工作从一个处理器移到另一个处理器, 它操作的所有缓存行都需要移到新的处理器上. 此后如果再写缓存行, 则此缓存行在不同核上有多个拷贝, 需要发送RFO请求了.
两个不同的处理器确实都需要操作相同的缓存行
